CCD-Barcode-Scanner: Definition, Technologie, Vorteile, Vergleich und Kaufratgeber

Was genau ist ein CCD-Barcode-Scanner und warum steigen immer mehr Lagerhäuser, Einzelhändler und Logistikteams darauf um? Diese Technologie nutzt einen Festkörpersensor, um Barcodes schnell und präzise zu erfassen. So können Sie Transaktionen abwickeln, Lagerbestände verfolgen und Sendungen effizienter verwalten – Tag für Tag.

Wenn Sie mit langsamen Scans, häufigen Lesefehlern oder unzuverlässiger Hardware zu kämpfen haben, bieten CCD-Scanner eine bewährte Alternative, die selbst bei abgenutzten Etiketten oder schwierigen Lichtverhältnissen präzise arbeitet. In diesem Leitfaden erfahren Sie, wie die CCD-Technologie funktioniert, wie sie im Vergleich zu Laser- und CMOS-Modellen abschneidet und wie Sie das richtige Gerät für Ihr Unternehmen auswählen. Wir behandeln außerdem praktische Anwendungen, Tipps zur Fehlerbehebung und geben Ihnen kompetente Kaufberatung, damit Sie eine sichere und kostengünstige Entscheidung treffen können.

Was ist ein CCD-Barcode-Scanner?

Ein CCD-Barcodescanner ist ein Barcode-Lesegerät, das mithilfe eines CCD-Sensors (Charge-Coupled Device) eine Momentaufnahme des gesamten Codes erstellt. Das Licht der integrierten LEDs wird von den schwarzen Balken und weißen Flächen des Barcodes reflektiert, und eine Reihe lichtempfindlicher Zellen wandelt dieses Muster in digitale Daten um.

Da die Scan-Engine keine beweglichen Teile hat, bleibt sie bei minimalem Wartungsaufwand jahrelang schnell und genau. CCD-Scanner verarbeiten 1D-Barcodes wie UPC, EAN und Code 128, selbst wenn der Aufdruck abgenutzt oder leicht beschädigt ist.

Sie werden häufig an Einzelhandelskassen, bei der Lagerinventur und bei der Nachverfolgung im Gesundheitswesen eingesetzt und können für feste Konfigurationen per USB oder für mobiles Scannen per Bluetooth verbunden werden.

Funktionsweise eines CCD-Barcode-Scanners: Technologie für den geschäftlichen Einsatz erklärt

Wenn Sie einen CCD-Barcode-Scanner auslösen, leuchtet eine Reihe von LED-Leuchten direkt auf den Barcode. Die weißen Bereiche reflektieren mehr Licht, während die schwarzen Balken es absorbieren.

Eine CCD-Scan-Engine verfügt über Hunderte winziger lichtempfindlicher Zellen, die in einer geraden Linie angeordnet sind. Jede Zelle erfasst gleichzeitig das Licht eines kleinen Ausschnitts des Barcodes, ähnlich einer Reihe von Miniaturkameras, die gemeinsam einen Schnappschuss machen. Dank dieser Erfassung über die gesamte Breite erreichen lineare CCD/CMOS-Imager je nach Modell etwa 200–650 Scans pro Sekunde.

Das von jeder Zelle empfangene Licht wird in elektrische Ladung umgewandelt. Diese Ladungen bilden ein analoges Signalmuster, das einen Analog-Digital-Wandler durchläuft. Die resultierenden digitalen Daten werden an den Decoder gesendet, der das Hell-Dunkel-Muster mit den gespeicherten Definitionen von Barcode-Symbologien wie UPC, EAN oder Code 128 abgleicht.

Da die Scan-Engine keine beweglichen Teile besitzt, bleibt die Leistung auch nach Jahren konstant. Dieses Design ermöglicht zudem eine stabile und präzise Lesereichweite von wenigen Zentimetern bis zu mehreren Zoll, selbst bei leicht abgenutzten, schlecht gedruckten oder bei ungleichmäßiger Beleuchtung gescannten Barcodes.

CCD vs. Laser vs. CMOS: Was sind die tatsächlichen Unterschiede?

Sie möchten die schnellste Möglichkeit zur Auswahl. Verwenden Sie die Tabelle und passen Sie sie dann Ihrer Szene an.

Schnelle Auswahl. Wählen Sie CCD für hohe 1D-Aufkommen an der Theke oder am Einkaufswagen, wo Zuverlässigkeit und Etikettentoleranz wichtig sind. Wählen Sie einen Laser, wenn Sie 1D-Artikel aus größerer Entfernung lesen müssen, ohne näher herangehen zu müssen. Wählen Sie CMOS, wenn Sie sowohl 1D- als auch 2D-Barcodes oder häufige Bildschirmscans benötigen.

Ein Hinweis zu CIS: Kontaktbildsensormodule sitzen sehr nah an der Oberfläche und sind in Dokumentenscannern weit verbreitet. Bei der Barcode-Nutzung verhalten sie sich wie lineare Imager mit geringerer Tiefenschärfe und eignen sich daher eher für flache, kontaktintensive Arbeitsabläufe als für Aufgaben mit großer Reichweite.

Fazit: Wenn Ihr Arbeitspensum hauptsächlich aus UPC und Code 128 im Nahbereich besteht und Sie Wert auf geringen Wartungsaufwand legen, ist ein CCD-Barcodescanner die effiziente Standardlösung. Wenn Ihr Mix QR- oder Bildschirmcodes umfasst, ist ein CMOS-2D-Imager die sicherere Wahl.

Wichtige Vorteile von CCD-Barcode-Scannern für die Effizienz im Einzelhandel, Lager und in der Logistik

Ein CCD-Barcodescanner zeichnet sich durch Genauigkeit, Langlebigkeit und Kosteneffizienz aus und ist daher eine praktische Wahl für 1D-Barcode-Aufgaben mit hohem Volumen. Im Folgenden finden Sie einen kurzen Überblick über die wichtigsten Stärken, die ihn im praktischen Einsatz auszeichnen.

Hohe Genauigkeit bei realen Etiketten: Ein CCD-Scanner liest 1D-Barcodes wie UPC, EAN und Code 128 präzise, ​​selbst wenn das Etikett zerkratzt oder zerknittert ist. An einer Supermarktkasse bedeutet dies weniger Nachscans und einen schnelleren Kundenfluss.

Konstante Geschwindigkeit unter Druck: Die Scan-Engine kann Hunderte von Scans pro Sekunde verarbeiten, ohne langsamer zu werden. In einem Lager können sich die Mitarbeiter von Palette zu Palette bewegen, ohne auf das Gerät warten zu müssen.

Robust für den täglichen Einsatz: Da ein CCD-Scanner keine beweglichen Teile besitzt, übersteht er jahrelange Stürze und tägliche Einsätze. Stellen Sie sich vor, er übersteht die Haupteinkaufssaison ohne eine einzige Betriebsunterbrechung.

Geringe Wartungskosten: Das Solid-State-Design erfordert nur minimalen Wartungsaufwand, wodurch Serviceeinsätze selten und Ausfallzeiten gering bleiben. Auf lange Sicht spart dies sowohl Reparaturkosten als auch verlorene Arbeitsstunden.

Kostengünstige Leistung: Im Vergleich zu High-End-2D-Imagern oder Lasereinheiten bietet ein CCD-Sensor für die meisten 1D-Workflows hervorragende Ergebnisse bei geringerer Gesamtinvestition. Er ist ideal für Teams, die Qualität und Budget in Einklang bringen müssen.

Sicher für den Dauereinsatz: LED-Beleuchtung ersetzt Laserstrahlen, sodass Bediener den ganzen Tag aus nächster Nähe arbeiten können, ohne sich um die Lasersicherheit sorgen zu müssen.

Stabile Leistung bei unterschiedlichen Lichtverhältnissen: Von hellen Ladengängen bis hin zu dunklen Lagerräumen oder sogar bei direkter Sonneneinstrahlung sorgt die präzise Lesereichweite für reibungslose Scans. Viele CCD-/Linear-Imager können 1D-Barcodes von elektronischen Bildschirmen lesen und bieten so zusätzliche Flexibilität für mobile Tickets, Coupons und App-basierte Barcodes.

Flexible Anschlussmöglichkeiten: Wählen Sie USB für feste POS-Stationen oder ein Bluetooth-Handheld für mobiles Scannen in Gängen, Lagerräumen oder Krankenstationen.

Umfassende Kompatibilität mit Barcode-Symbologien: Unterstützt im Einzelhandel, in der Logistik und in der Fertigung verwendete Formate, sodass ein Gerät in einem einzigen Vorgang mehrere Rollen erfüllen kann.

Wenn Sie Genauigkeit, Haltbarkeit, Kostenkontrolle und Geschwindigkeit für 1D-Barcodes benötigen, bietet ein CCD-Barcodescanner all dies bei minimalem Wartungsaufwand und ist damit ein zuverlässiges Werkzeug für Verkaufstheken, Lager und Gesundheitsstationen.

Hauptanwendungsszenarien und Branchenanwendungsfälle

CCD- Barcodescanner werden im Einzelhandel, in der Lagerverwaltung, im Gesundheitswesen, in der Fertigung, in der Logistik und sogar in Bibliotheken zum schnellen und genauen Lesen von 1D-Barcodes wie UPC, EAN und Code 128 verwendet. Sie sind speziell für lineare Barcodes konzipiert und können keine 2D-Formate wie QR-Codes lesen, wodurch sie sowohl für kommerzielle als auch für institutionelle Arbeitsabläufe vielseitig einsetzbar sind.

Kassensysteme: An Kassenterminals scannen Kassierer Artikel schnell, selbst wenn die Etiketten verblasst oder zerkratzt sind. Die hohe Lesegeschwindigkeit sorgt für kurze Warteschlangen und präzise Bestandsaufzeichnungen.

Lagerverwaltung: Bediener nutzen Bluetooth-Hand-CCD-Scanner für Bestandszählung, Kommissionierung und Anlagenverfolgung. Die Echtzeit-Datenerfassung verbessert die Genauigkeit bei umfangreichen Audits und beschleunigt die Auftragsabwicklung.

Gesundheitswesen: Krankenhäuser und Kliniken scannen Patientenarmbänder, Medikamentenetiketten und Laborproben. Zuverlässiges Scannen in hellen Stationen oder schwach beleuchteten Räumen unterstützt eine sichere Identifizierung und genaue Aufzeichnungen.

Fertigung: In Produktionslinien erfassen CCD-Scanner Produktcodes, Teilenummern und Chargenkennungen. Sie verarbeiten abgenutzte oder verölte Etiketten und gewährleisten so eine reibungslose Qualitätskontrolle und Rückverfolgbarkeit.

Logistik und Transport: An Laderampen und Lieferpunkten bestätigen Mitarbeiter Sendungen durch Scannen der Barcodes auf Paketen und Paletten. Die LED-basierte Scan-Engine gewährleistet auch bei Außenbeleuchtung höchste Genauigkeit.

Bildung und Bibliotheken: Schulen und Bibliotheken nutzen CCD-Technologie für Ausleihe, Rückgabe und Bestandsverfolgung. Transaktionen bleiben für Mitarbeiter und Benutzer schnell und einfach.

Moderne CCD-Scanner unterstützen sowohl Kontakt- als auch Nahbereichsscans. Kabellose und Bluetooth-Modelle ermöglichen Mobilität in Lagerhallen oder Verkaufsgängen. Für Unternehmen, die mit 1D- und gelegentlich 2D-Codes arbeiten, bieten sie eine präzise Lesereichweite und eine konstante Scanrate, egal ob sie an ein Terminal angedockt oder mobil eingesetzt werden.

Unternehmen aus den Bereichen Einzelhandel, Logistik und Gesundheitswesen berichten von signifikanten Ergebnissen. Im Lagerbestandsmanagement beispielsweise hat sich gezeigt, dass die Standardisierung auf zuverlässige Barcode-Scantechnologie die Effizienz deutlich steigert und die Fehlerquote senkt – ein klarer Beweis für den Nutzen dieser Technologie im täglichen Betrieb.

Wichtige Faktoren beim Kauf eines CCD-Barcode-Scanners

Bei der Auswahl des richtigen CCD-Barcodescanners müssen mehrere wichtige Faktoren berücksichtigt werden, darunter Kommunikationsschnittstelle, Auflösung und Barcode-Unterstützung, Scanbereich und -geschwindigkeit, Systemkompatibilität, Haltbarkeit, ergonomisches Design, Stromversorgung, Softwarekonfigurierbarkeit und Kundendienst. Wenn Sie diese Aspekte berücksichtigen, können Sie ein Modell auswählen, das zu Ihrem Arbeitsablauf passt und langfristig zuverlässige Leistung bietet.

1. KommunikationsschnittstellePassen Sie den Verbindungstyp an Ihre Arbeitsumgebung an.

• USB: Am besten für feste Kassenstationen.
• Bluetooth/Kabellos: Ideal für Lager, mobile Bestandskontrollen und den Betrieb im Einzelhandel.

Empfehlung: Für eine flexible Nutzung wählen Sie ein Modell, das sowohl USB als auch Bluetooth unterstützt.

2. Auflösung und Barcode-UnterstützungEine höhere Auflösung ermöglicht das genaue Lesen dichter 1D-Barcodes wie UPC, EAN und Code 128.Empfehlung: Streben Sie eine Auflösung von mindestens 3–5 mil an, wenn Sie kleine oder hochdichte lineare Barcodes verarbeiten.

3. Tiefenschärfe und Sichtfeld beim ScannenEine große Tiefenschärfe unterstützt das Scannen sowohl im Nahbereich als auch bei Entfernungen über 12–17 Zoll.Empfehlung: Für den Einsatz im Lager streben Sie eine maximale Leseentfernung von 15–20 Zoll an; für POS sind 6–12 Zoll ausreichend.

4. Scangeschwindigkeit und BewegungstoleranzHohe Scanraten verbessern die Leistung bei schnellen Arbeitsabläufen.Empfehlung: Achten Sie bei Fließbändern oder Einzelhandelsumgebungen mit hohem Volumen auf 200–300 Scans pro Sekunde und eine Bewegungstoleranz von über 20 Zoll pro Sekunde.

5. Systemkompatibilität: Stellen Sie die Integration mit POS-, WMS- oder ERP-Software sicher. Tipp: Überprüfen Sie die Treiberverfügbarkeit für Windows, Android und iOS, um zukünftige Inkompatibilitäten zu vermeiden.

6. Haltbarkeit und UmweltbeständigkeitCCD-Scanner ohne bewegliche Teile halten länger und erfordern weniger Wartung.Empfehlung: Wählen Sie für Industrie- oder Außenarbeiten mindestens IP54-Schutz und 1,5–2 m Fallfestigkeit.

7. Ergonomisches Design. Bequemer Griff, ausgewogenes Gewicht und leichter Abzugsdruck verringern die Ermüdung des Bedieners. Empfehlung: Gewicht unter 200 g für den ganztägigen Gebrauch in der Hand.

8. Stromversorgungsoptionen

Mit Kabel für konstante Stromversorgung, mit Akku für mobiles Arbeiten. Empfehlung: Kabellose Modelle sollten eine Akkulaufzeit von 8–12 Stunden pro Ladung haben.

9. Konfigurierbarkeit von Firmware und Software: Prüfen Sie, ob der Scanner die Programmierung von Barcodes zum Aktivieren/Deaktivieren von Symbologien, Ausgabeformatierungen und Datenpräfixen/-suffixen unterstützt.

10. Kundendienst und Garantie Achten Sie auf mehrjährige Garantien, schnellen Austausch und laufende Firmware-Updates.

Häufige Fallstricke beim Kauf, die Sie vermeiden sollten

• Ignorieren zukünftiger Anforderungen: Kaufen Sie einen reinen 1D-Scanner, wenn Ihr Arbeitsablauf möglicherweise bald die Unterstützung von 2D-Barcodes erfordert.
• Umweltbeständigkeit übersehen: Die Verwendung eines Low-IP-Modells in staubigen oder feuchten Umgebungen führt zu einem frühen Ausfall.
• Keine Überprüfung der Softwarekompatibilität: Einige kostengünstige Modelle erfordern Treiber von Drittanbietern oder lassen sich nicht reibungslos in Ihr POS/WMS integrieren.
• Unterschätzung der ergonomischen Auswirkungen: Schwere oder schlecht ausbalancierte Modelle verlangsamen den Bediener bei Scanaufgaben mit hohem Volumen.
• Nur auf den Preis achten: Ein billigerer Scanner mit geringerer Haltbarkeit kann im Laufe der Zeit höhere Ersatzkosten und Ausfallzeiten verursachen.

Führende Marken und Modelle von CCD-Barcode-Scannern

Die Wahl der richtigen Marke und des richtigen Modells ist ebenso wichtig wie die Kenntnis der zu beachtenden Spezifikationen. Nachfolgend finden Sie vier führende Marken von CCD-Barcodescannern, ihre Flaggschiffmodelle, geprüfte technische Daten und die am besten geeigneten Szenarien.

So wählen Sie basierend auf den Stärken der Marke aus

• Zebra – Am besten für den langfristigen, intensiven Einsatz im Einzelhandel oder in Lagerumgebungen geeignet, in denen Fallfestigkeit und Ergonomie wichtig sind.
• Honeywell – Ideal, wenn Geschwindigkeit und das Lesen über große Entfernungen im Vordergrund stehen, beispielsweise in der Logistik mit hohem Volumen oder im Einzelhandel.
• Keyence – Die erste Wahl für Präzisionsscans in der Fertigung, Qualitätskontrolle und bei Laboranwendungen.
• Tera – Perfekt für mobile Arbeitsabläufe, die Flexibilität und freihändige Bedienung erfordern, insbesondere bei Kommissionieraufgaben im Einzelhandel oder Lager.

Häufige technische Probleme und deren Behebung

CCD-Barcodescanner sind zuverlässig, gelegentliche Probleme können den Scanvorgang jedoch verlangsamen. Die meisten Probleme lassen sich in vier Hauptkategorien einteilen: Verbindungs- und Schnittstellenfehler, Probleme mit der Scangenauigkeit, Konfigurationsfehler und Software-/Firmware-Fehler.

1. Verbindungs- und Schnittstellenfehler

• Häufige Ursachen: Lose USB-Kabel, falsches Bluetooth-Pairing, inkompatible Schnittstelleneinstellungen oder unzureichende Stromversorgung.
• Schnellprüfung: Stellen Sie sicher, dass die Kabel fest sitzen, Bluetooth mit dem richtigen Gerät gekoppelt ist und der Scanner im richtigen Schnittstellenmodus (USB/COM/Bluetooth) ist. Informationen zum Programmieren von Barcodes zum Zurücksetzen der Modi finden Sie in Ihrem Benutzerhandbuch.

2. Probleme mit der Scangenauigkeit

• Häufige Ursachen: Beschädigte oder schlecht gedruckte Barcodes, Druck mit niedriger Auflösung, Schmutz auf der Scannerlinse oder Scannen außerhalb des optimalen Bereichs.
• Schnellcheck: Reinigen Sie die Linse, testen Sie einen neuen Barcode und scannen Sie innerhalb der empfohlenen Leseentfernung. Überprüfen Sie, ob der Barcode-Typ (UPC, EAN, Code 128 usw.) unterstützt und in den Scannereinstellungen aktiviert ist.

3. Konfigurations- und Symbologieeinstellungen: Bei manchen Scannern sind bestimmte Barcode-Symbologien deaktiviert. Wenn Ihr Scanner einen Code nicht liest, lesen Sie im Handbuch nach, wie Sie ihn über die Konfigurationsbarcodes aktivieren können.

4. Software- und Firmware-Probleme: Veraltete Firmware kann Kompatibilitäts- oder Leistungsprobleme verursachen. Besuchen Sie die Website des Herstellers für Updates und stellen Sie sicher, dass Ihre POS- oder Lagerverwaltungssoftware für die Scannereingabe konfiguriert ist.

Wann Sie den technischen Support kontaktieren sollten: Wenn die grundlegende Fehlerbehebung fehlschlägt – beispielsweise bei wiederholten Lesefehlern oder Integrationsfehlern – wenden Sie sich an den Hersteller. Für Tera-Scanner stehen Ihnen folgende technische Ressourcen zur Verfügung:

• Herunterladbare Benutzerhandbücher und Konfigurationsleitfäden
• Firmware-Updates für Leistungsverbesserungen
• Online-Chat und E-Mail-Support für Hilfe in Echtzeit

Mithilfe dieser Methoden können Sie die Scangeschwindigkeit, Genauigkeit und Produktivität schnell wiederherstellen, unabhängig davon, ob Sie ein Einzelhandels-POS betreiben oder den Lagerbestand verwalten.

Sind Sie bereit, Ihren Scan-Workflow mit CCD-Technologie aufzurüsten?

Wenn Ihr Unternehmen auf schnelles und genaues Barcode-Scannen angewiesen ist – sei es an der Kasse im Einzelhandel, in den Gängen eines Lagers oder bei der Bestandsprüfung unterwegs –, ist es an der Zeit, die CCD-Technologie für sich arbeiten zu lassen.

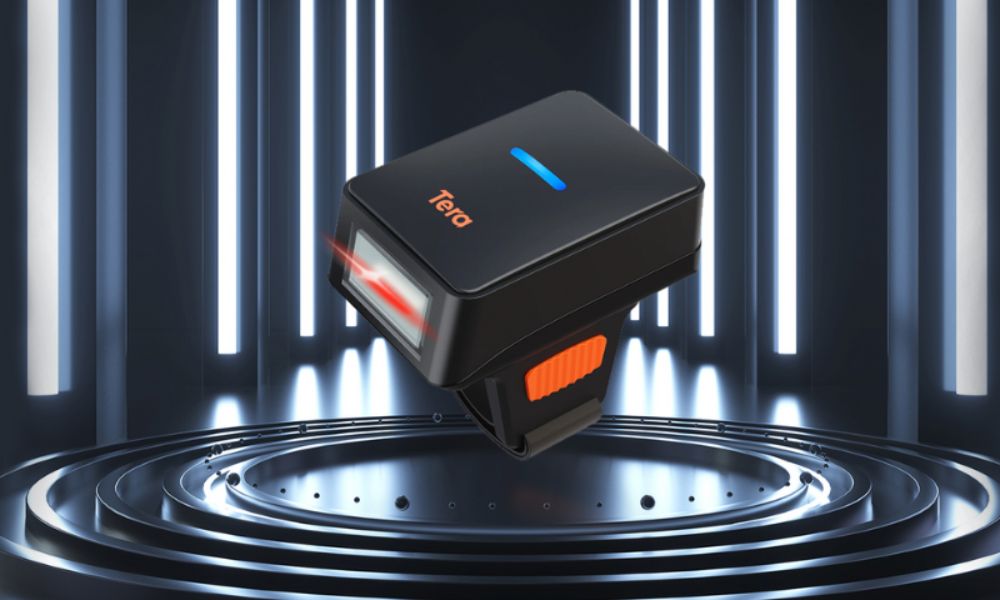

Der Tera HW0011 CCD 1D Ring-Barcodescanner vereint Freisprechkomfort, Multimode-Konnektivität und zuverlässiges Bildschirmscannen in einem kompakten, robusten Design. Er ist für die Verarbeitung großer Mengen 1D-Barcodes ausgelegt, selbst auf abgenutzten Etiketten oder bei schwierigen Lichtverhältnissen, sodass Ihr Team schneller und mit weniger Unterbrechungen arbeiten kann.

Sie haben gesehen, wie präzise, ​​langlebig und kostengünstig CCD-Scanner sind. Jetzt können Sie es selbst erleben. Entdecken Sie, wie Tera Ihren Arbeitsalltag verändern kann – entdecken Sie noch heute den HW0011 und andere Tera CCD-Modelle.
